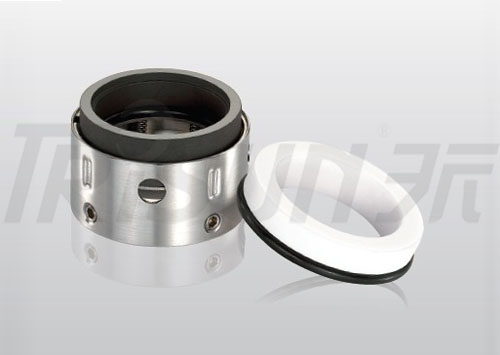

TS 8-1车制机械密封件 替换 AESSEAL M01S 和克兰8-1
TS 8-1 技术参数： 压力：1.7MPa 线速度：25 m/s 温度：-30℃～+200℃ 静环型式： TS8-1标准配P静环 2.另可配A/W/PP静环 动环(石墨/碳化硅/碳化钨） 静环(99瓷/碳化...
我们在这里专业解决你的问题
马上联系我们吧
- 电话:0086-21-58355541
- 传真:0086-21-58353141
- 邮箱: trisun24@trisunltd.com（销售）
TS 8-1
技术参数：
压力：≤1.7MPa
线速度：≤25 m/s
温度：-30℃～+200℃
静环型式：
TS8-1标准配P静环
2.另可配A/W/PP静环
动环(石墨/碳化硅/碳化钨）
静环(99瓷/碳化硅/碳化钨）
辅助密封(丁腈胶/氟胶/包覆圈）
弹簧及其它金属件(不锈钢）
结构特点：
1、采用"○"形圈结构，可适用于多种流体，动环通过卡环连接为整体。
2、可应用于各种旋转设备，如离心泵,搅拌器、搅拌式轧碎机。
3、机械式驱动，减少轴和轴套的磨损
4、多弹簧非平衡型；符合API610标准。
|

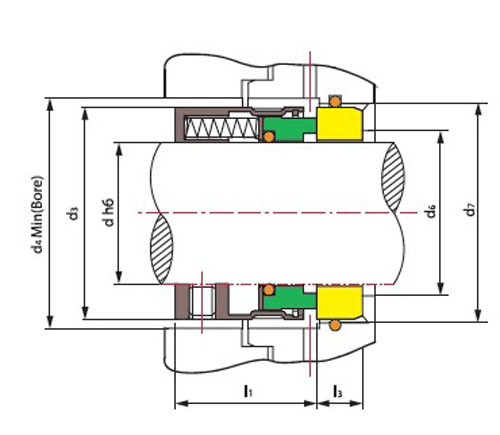

Seal size |
d |
d3 |
d4 |
d6 |
d7 |
l1 |
l3 |
|
0.500 |
12.70 |
26.70 |
30.00 |
14.5 |
25.60 |
21 |
7.90 |
|
0.625 |
15.87 |
30.70 |
34.00 |
17.5 |
31.95 |
19 |
10.30 |
|
0.750 |
19.05 |
34.00 |
37.00 |
21 |
35.12 |
22.2 |
10.30 |
|
0.875 |
22.22 |
37.20 |
40.00 |
24 |
38.30 |
24 |
10.30 |
|
1.000 |
25.40 |
40.30 |
43.00 |
27.5 |
41.48 |
25 |
11,15 |
|
1.125 |
28.57 |
43.50 |
46.00 |
30.5 |
44.65 |
27 |
11.15 |
|
1.250 |
31.75 |
48.30 |
51.00 |
33.5 |
47.83 |
27 |
11.15 |
|
1.375 |
34.92 |
51.50 |
54.00 |
37 |
51.00 |
29 |
11.15 |
|
1.500 |
38.10 |
54.60 |
58.00 |
40 |
54.18 |
29 |
11.15 |
|
1.625 |
41.27 |
61.00 |
64.00 |
43.5 |
60.53 |
35 |
12.75 |
|
1.750 |
44.45 |
64.20 |
67.00 |
46.5 |
63.70 |
35 |
12.75 |
|
1.875 |
47.62 |
67.30 |
70.00 |
49.5 |
66.88 |
35 |
12.75 |
|
2.000 |
50.80 |
70.50 |
73.00 |
53 |
70.05 |
35 |
12.75 |
|
2.125 |
53.97 |
76.90 |
80.00 |
56 |
76.40 |
43 |
14.33 |
|
2.250 |
57.15 |
80.00 |
83.00 |
59 |
79.58 |
43 |
14.33 |
|
2.375 |
60.32 |
83.20 |
86.00 |
62.5 |
82.75 |
43 |
14.33 |
|
2.500 |
63.50 |
86.40 |
89.00 |
65.5 |
85.93 |
43 |
14.33 |
|
2.625 |
66.67 |
89.60 |
92.00 |
68.5 |
85.93 |
43 |
15.93 |
|
2.750 |
69.85 |
92.70 |
96.00 |
72 |
89.10 |
43 |
15.93 |
|
2.875 |
73.02 |
95.90 |
99.00 |
75 |
95.45 |
43 |
15.93 |
|
3.000 |
76.20 |
97.50 |
100.00 |
78.5 |
98.63 |
43 |
15.93 |
|
3.125 |
79.37 |
100.70 |
104.00 |
81.5 |
101.80 |
43 |
19.84 |
|
3.250 |
82.55 |
105.40 |
108.00 |
84.5 |
104.98 |
43 |
19.84 |
|
3.375 |
85.73 |
108.60 |
111.00 |
88 |
108.15 |
43 |
19.84 |
|
3.500 |
88.90 |
111.80 |
115.00 |
91 |
111.13 |
43 |
19.84 |
|
3.625 |
92.08 |
115.00 |
118.00 |
94 |
114.35 |
43 |
19.84 |
|
3.750 |
95.25 |
118.10 |
121.00 |
97.5 |
117.68 |
43 |
19.84 |
|
3.875 |
98.43 |
121.30 |
124.00 |
100.5 |
120.85 |
43 |
19.84 |
|
4.000 |
104.60 |
124.50 |
127.00 |
103.5 |
124.03 |
43 |
19.84 |
|
4.125 |
104.78 |
130.20 |
134.00 |
107 |
130.38 |
42.9 |
19.84 |
|
4.250 |
107.65 |
133.40 |
137.00 |
110 |
133.55 |
42.9 |
19.84 |
|
4.375 |
111.13 |
136.50 |
140.00 |
113.5 |
136.72 |
42.9 |
19.84 |
|
4.500 |
114.30 |
139.70 |
143.00 |
116.5 |
139.90 |
42.9 |
19.84 |
|
4.625 |
117.48 |
142.90 |
146.00 |
119.5 |
143.08 |
42.9 |
19.84 |
|
4.750 |
120.65 |
146.10 |
146.00 |
122.5 |
146.25 |
42.9 |
19.84 |
|
4.875 |
123.83 |
149.20 |
153.00 |
126 |
149.43 |
42.9 |
19.84 |
|
5.000 |
127.00 |
152.40 |
156.00 |
129 |
152.60 |
42.9 |
19.84 |
|
5.125 |
130.18 |
155.60 |
159.00 |
132 |
155.77 |
42.9 |
19.84 |
|
5.250 |
133.35 |
165.10 |
168.00 |
135.5 |
158.95 |
50.8 |
19.84 |
|
5.375 |
136.53 |
168.28 |
171.45 |
138.5 |
162.12 |
50.8 |
19.84 |
|
5.500 |
139.70 |
171.50 |
175.00 |
141.5 |
165.30 |
50.8 |
19.84 |
|
5.625 |
142.88 |
174.60 |
178.00 |
145 |
168.47 |
50.8 |
19.84 |
|
5.750 |
146.05 |
177.80 |
181.00 |
149 |
177.23 |
50.8 |
25.40 |
|
5.875 |
149.23 |
181.00 |
14.00 |
152.5 |
180.41 |
50.8 |
25.40 |
|
6.000 |
152.40 |
184.20 |
188.00 |
155.5 |
183.59 |
50.8 |
25.40 |
