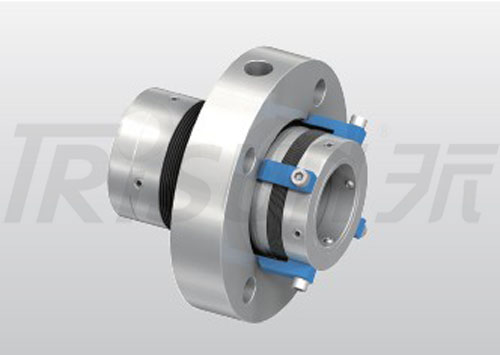

TSMB-FS07 金属波纹管密封件
TSMB-FS07 技术参数 ： 压力：2MPa 速率：25m/s 温度：-30℃～+204℃ 动环(碳化硅/石墨/碳化钨） 静环(碳化硅/石墨/碳化钨） 辅助密封(氟胶/包覆圈/聚四氟乙烯）...
我们在这里专业解决你的问题
马上联系我们吧
- 电话:0086-21-58355541
- 传真:0086-21-58353141
- 邮箱: trisun24@trisunltd.com（销售）
TSMB-FS07
技术参数：
压力：≤2MPa
速率：≤25m/s
温度：-30℃～+204℃
动环(碳化硅/石墨/碳化钨）
静环(碳化硅/石墨/碳化钨）
辅助密封(氟胶/包覆圈/聚四氟乙烯）
金属波纹管(SUS316L/AM350/Inconel718/钛材/哈氏C/合金20)
其它部件(不锈钢/钛材/哈氏-C)
|

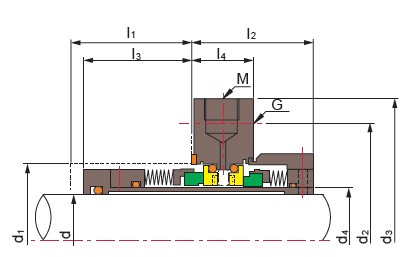

d4 |
d |
d1 |
l1 |
l3 |
l2 |
l4 |
G |
d2 |
d3 |
M |
|
|
min |
max |
min |
max |
min |
|||||||
|
1.125 |
1.000 |
1.750 |
1.875 |
1.780 |
1.690 |
2.000 |
1.020 |
0.375 |
2.750 |
3.750 |
3/8 |
|
*1.250 |
1.125 |
1.750 |
2.000 |
1.780 |
1.690 |
2.000 |
1.020 |
0.500 |
3.000 |
3.880 |
3/8 |
|
1.375 |
1.250 |
2.000 |
2.125 |
1.970 |
1.880 |
2.000 |
1.020 |
0.500 |
3.120 |
4.250 |
3/8 |
|
*1.500 |
1.375 |
2.000 |
2.250 |
1.970 |
1.880 |
2.000 |
1.020 |
0.375 |
3.250 |
4.250 |
3/8 |
|
1.625 |
1.500 |
2.250 |
2.500 |
1.970 |
1.880 |
2.000 |
1.020 |
0.375 |
3.750 |
4.750 |
3/8 |
|
1.750 |
1.625 |
2.375 |
2.625 |
1.970 |
1.880 |
2.000 |
1.020 |
0.500 |
3.750 |
4.750 |
3/8 |
|
1.875 |
1.750 |
2.500 |
2.750 |
1.970 |
1.880 |
2.000 |
1.020 |
0.500 |
3.750 |
5.000 |
3/8 |
|
2.000 |
1.875 |
2.625 |
2.875 |
1.970 |
1.880 |
2.000 |
1.020 |
0.500 |
3.880 |
5.000 |
3/8 |
|
2.125 |
2.000 |
2.750 |
3.000 |
1.970 |
1.880 |
2.000 |
1.020 |
0.625 |
4.120 |
5.120 |
3/8 |
|
2.250 |
2.125 |
2.875 |
3.250 |
1.970 |
1.880 |
2.000 |
1.020 |
0.625 |
4.380 |
6.000 |
3/8 |
|
2.375 |
2.250 |
3.000 |
3.375 |
1.970 |
1.880 |
2.000 |
1.020 |
0.625 |
4.620 |
6.500 |
3/8 |
|
2.500 |
2.375 |
3.250 |
3.625 |
2.160 |
2.060 |
2.090 |
1.110 |
0.625 |
5.000 |
6.380 |
3/8 |
|
2.625 |
2.500 |
3.375 |
3.750 |
2.160 |
2.060 |
2.090 |
1.110 |
0.625 |
5.000 |
6.620 |
3/8 |
|
2.750 |
2.625 |
3.500 |
3.875 |
2.160 |
2.060 |
2.090 |
1.110 |
0.750 |
5.750 |
7.250 |
3/8 |
|
2.875 |
2.750 |
3.750 |
\ |
2.160 |
2.060 |
2.620 |
1.580 |
As Required |
3/4 |
||
|
**3.000 |
2.750 |
3.875 |
\ |
2.160 |
2.060 |
2.620 |
1.580 |
3/4 |
|||
|
3.000 |
2.875 |
3.875 |
\ |
2.160 |
2.060 |
2.620 |
1.580 |
3/4 |
|||
|
**3.125 |
2.875 |
4.000 |
\ |
2.160 |
2.060 |
2.620 |
1.580 |
3/4 |
|||
|
3.125 |
3.000 |
4.000 |
\ |
2.160 |
2.060 |
2.620 |
1.580 |
3/4 |
|||
|
**3.250 |
3.000 |
4.125 |
\ |
2.160 |
2.060 |
2.620 |
1.580 |
3/4 |
|||
|
3.375 |
3.125 |
4.250 |
\ |
2.160 |
2.060 |
2.620 |
1.580 |
3/4 |
|||
|
3.500 |
3.250 |
4.375 |
\ |
2.280 |
2.190 |
2.750 |
1.710 |
3/4 |
|||
|
3.625 |
3.375 |
4.500 |
\ |
2.280 |
2.190 |
2.750 |
1.710 |
3/4 |
|||
|
3.750 |
3.500 |
4.625 |
\ |
2.280 |
2.190 |
2.750 |
1.710 |
3/4 |
|||
|
3.875 |
3.625 |
4.750 |
\ |
2.280 |
2.190 |
2.750 |
1.710 |
3/4 |
|||
|
4.000 |
3.750 |
4.875 |
\ |
2.280 |
2.190 |
2.750 |
1.710 |
3/4 |
|||
|
4.125 |
3.875 |
5.000 |
\ |
2.280 |
2.190 |
2.750 |
1.710 |
3/4 |
|||
