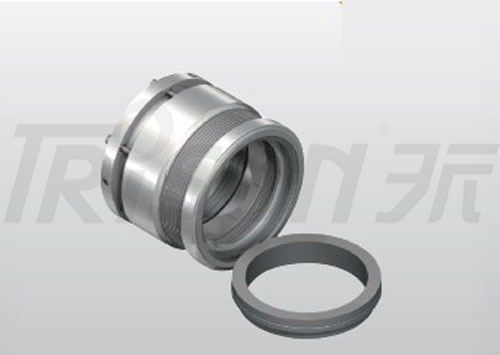

TSMB-C01(金属波纹管密封件 替换 CHESTERTON 886HT )
TSMB-C01 技术参数： 压力：2MPa 速率：20m/s 温度：-73℃～+427℃ 动环(碳化硅/石墨/碳化钨） 静环(碳化硅/碳化钨） 辅助密封(柔性石墨） 金属波纹管(SUS316L/...
我们在这里专业解决你的问题
马上联系我们吧
- 电话:0086-21-58355541
- 传真:0086-21-58353141
- 邮箱: trisun24@trisunltd.com（销售）
TSMB-C01
技术参数：
压力：≤2MPa
速率：≤20m/s
温度：-73℃～+427℃
动环(碳化硅/石墨/碳化钨）
静环(碳化硅/碳化钨）
辅助密封(柔性石墨）
金属波纹管(SUS316L/AM350/Inconel718/钛材/哈氏C/合金20)
其它部件(不锈钢/钛材/哈氏-C)
|

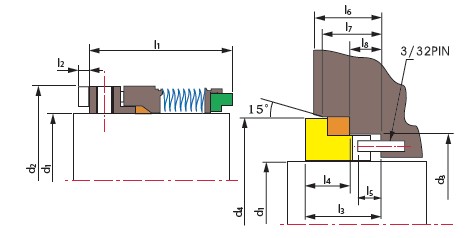

d1 |
